控制信号防雷器

产品用途:

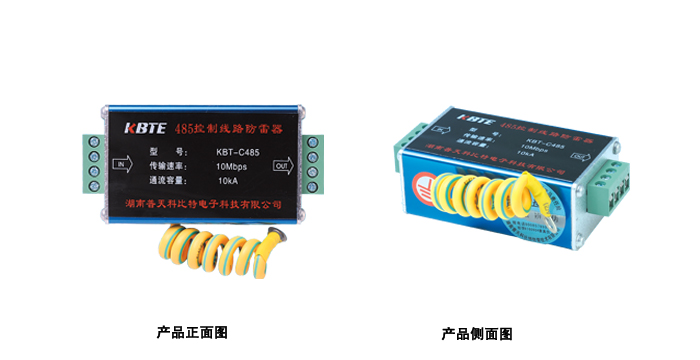

KBT-C485系列控制线路防雷器是依据IEC电涌保护器的标准设计。适用于监控控制线路、数据传输线路、工业控制线路、消防线路和报警线路以及通讯专线、遥测信号等信号设备的防雷保护，从而防止各种设备遭到雷击电磁脉冲的损害。有电阻型和电感型两种形式，电感型主要适用于高精度传感器线路的保护。

主要特点:

1.多级保护，流通容量大；

2.核心元件均经过严格筛选，且选用国际名牌产品，性能优越；

3.内置快速半导体保护器件，响应速度快；

4.低电容、电感设计，传输性能优越；

5.高传输频率，插入损耗小；

6.极低的在线电阻减少了信号强度不必要的衰减，使信号传输的距离增至最大；

7.限制电压极低； 8.生产工艺先进，外形美观； 9.安装方便。

注意事项：
　    1、请认准接口以及连接方式；
        2、认准防雷器输入/输出接口标识，输入接外线、输出接设备；
        3、接地线应力求短、粗、直，以减少分布电感对雷击电磁脉冲能力泄放的影响；
        4、信号防雷器接地宜通过电子开关与地网连接。

技术参数：

名称	编号	型号	规格	接口	传输速（频）率	插入损耗（dB）	通流容量（KA）	工作电压（V）	限制电压（V）	钳位电压（V）	保护对象	外观尺寸
控制信号防雷器	144	KBT-C485	3P/12V	3P 接线端子（电阻型）	10 Mbps	≤0.1	10	12	＜100	18	监控控制线路、数据传输线路、工业控制线路、消防线路和报警线路等	25×25 ×85
	145		3P/24V					24		27
	146		3P/48V					48		56
	144-1		L/3P/12V	3P 接线端子（电感型）		≤0.2		12		18	传感器线路、仪器仪表信号线路、工业控制线路
	145-1		L/3P/24V					24		27
	146-1		L/3P/48V					48		56
	144-2		L3/3P/12V					12	＜400	18	用于矿山、石化等行业的测量线路、开关线路及控制线路
	145-2		L3/3P/24V					24		27
	146-2		L3/3P/48V					48		56
	147		4P/12V	4P 接线端子（电阻型）		≤0.1		12	＜100	18	数据传输线路、仪器仪表信号线路、工业总线、测控线路	25×40 ×85
	148		4P/24V					24		27
	149		4P/48V					48		56
	147-1		L/4P/12V	4P 接线端子（电感型）		≤0.2		12		18	传感器线路、仪器仪表信号线路、工业控制线路
	148-1		L/4P24V					24		27
	149-1		L/4P/48V					48		56
	147-2		L3/4P/12V					12	＜400	18	用于矿山、石化等行业的测量线路、开关线路及控制线路
	148-2		L3/4P24V					24		27
	149-2		L3/4P/48V					48		56
